Come collegare Sonoff Mini
Ultimamente ti sei avvicinato al mondo della domotica e, per comandare un interruttore a distanza e rendere la tua casa più “intelligente”, hai deciso di acquistare un Sonoff Mini. Essendo alla tua prima esperienza con questo genere di dispositivo, però, non hai la minima idea di come procedere per installarlo e configurarlo: per questo motivo, ti stai chiedendo se posso darti una mano. Certo che sì.
Se mi dedichi pochi minuti del tuo tempo libero, posso spiegarti come collegare Sonoff Mini fornendoti tutte le indicazioni necessarie per riuscire nel tuo intento indipendentemente dal modello che hai deciso di acquistare. Oltre ai passaggi per installarlo nell’impianto elettrico di casa, vedremo anche come collegarlo alla rete Wi-Fi ed effettuare la prima configurazione tramite app.
Come dici? È proprio quello che volevi sapere? Allora non perdiamo altro tempo: mettiti comodo, segui con attenzione i prossimi paragrafi e fai le cose con calma (qui si lavora con la corrente, quindi niente improvvisazioni). Buona lettura e buon lavoro!
Indice
- Come collegare Sonoff Mini a un interruttore
- Come collegare Sonoff Mini al WiFi
- In caso di dubbi o problemi
Come collegare Sonoff Mini a un interruttore
Vuoi capire come collegare Sonoff Mini a un interruttore per controllare luci e dispositivi direttamente dallo smartphone? Nessun problema: si tratta di un’operazione alla portata di tutti, a patto di sapere dove mettere le mani e di seguire lo schema corretto.
Nei prossimi paragrafi vedremo come funziona il collegamento elettrico e, soprattutto, come cambia la procedura in base al modello di Sonoff Mini in tuo possesso, così da evitare errori e configurarlo nel modo giusto fin dal primo tentativo.

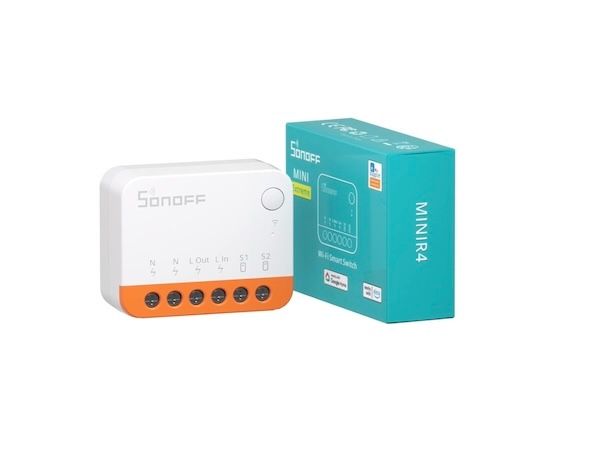

Come collegare Sonoff Mini R4
Per collegare Sonoff Mini R4 a un interruttore tradizionale e rendere intelligente un punto luce, la prima cosa da fare è staccare la corrente dal contatore generale, così da lavorare in sicurezza. Il Mini R4 va installato a monte dell’interruttore, in genere dietro la placca o in una scatola di derivazione, e richiede la presenza del neutro.
Il filo di fase proveniente dall’impianto va collegato al morsetto L IN, mentre quello diretto alla lampada va collegato a L OUT; il neutro va invece inserito nell’apposito morsetto N. I due fili dell’interruttore fisico devono essere collegati ai morsetti S1 e S2 (l’ordine è indifferente), poiché l’interruttore non interrompe più direttamente la corrente ma invia solo il comando al modulo.
Completati i collegamenti, puoi richiudere la scatola, riattivare la corrente e verificare che il punto luce si accenda e si spenga correttamente dall’interruttore.

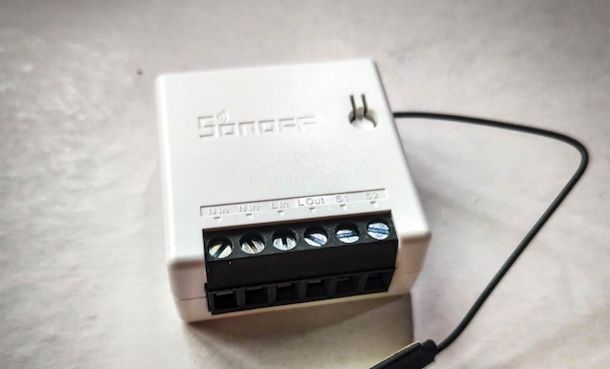

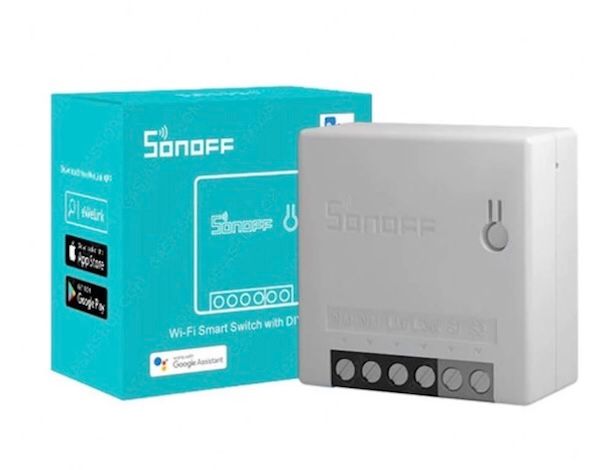

Come collegare Sonoff Mini R2
Per collegare Sonoff Mini R2 a un interruttore tradizionale e controllare una luce in modo intelligente, la prima operazione da compiere è disattivare la corrente dal quadro elettrico, così da lavorare in totale sicurezza.
Il Sonoff Mini R2 va installato dietro l’interruttore oppure in una scatola di derivazione e, a differenza di alcuni modelli più recenti, richiede la presenza del neutro.
Il cavo di fase proveniente dall’impianto deve essere collegato al morsetto L IN, mentre il filo che va verso la lampada va inserito nel morsetto L OUT; il neutro va collegato al morsetto N. I due fili dell’interruttore fisico, invece, vanno collegati ai morsetti S1 e S2: in questo modo l’interruttore continuerà a funzionare normalmente, ma invierà il comando al Sonoff anziché interrompere direttamente la corrente.
Una volta completati i collegamenti, richiudi la scatola, riattiva la corrente e verifica che il punto luce risponda correttamente all’interruttore. La configurazione software e il collegamento alla rete Wi-Fi verranno affrontati nei paragrafi successivi.
Come collegare Sonoff Mini Extreme
Se ti stai chiedendo come collegare Sonoff Mini Extreme, sappi che questo modello è pensato per essere installato dietro un interruttore tradizionale o in una scatola di derivazione e richiede il neutro per funzionare. Non si tratta, quindi, di un dispositivo “senza neutro”, ma di un modulo che deve essere alimentato sia con fase che con neutro, proprio come il Mini R4. Prima di iniziare, in qualsiasi caso, disattiva la corrente dal contatore: è un passaggio fondamentale per evitare rischi inutili.
Per quanto riguarda i collegamenti, il cavo di fase in ingresso va collegato al morsetto L IN, mentre il filo che va verso il punto luce deve essere inserito nel L OUT. Poi collega il neutro all’apposito morsetto N, necessario per alimentare il modulo. I due fili provenienti dall’interruttore fisico vanno invece collegati ai morsetti S1 e S2: in questo modo l’interruttore continuerà a funzionare come sempre, ma il comando verrà gestito elettronicamente dal Sonoff.
Completati i collegamenti, richiudi con cura la scatola, riattiva la corrente e verifica che la luce si accenda e si spenga correttamente tramite l’interruttore. Se tutto funziona come previsto, significa che l’installazione elettrica è andata a buon fine.

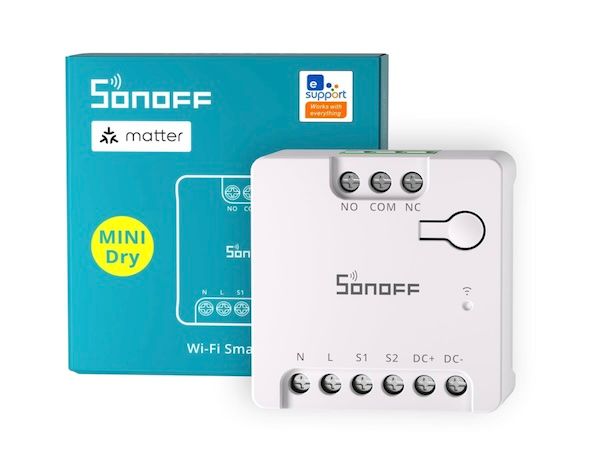

Come collegare Sonoff Mini-D
Il Sonoff Mini-D è un dispositivo molto diverso dagli altri modelli Mini ed è fondamentale comprenderne il funzionamento prima di procedere. Si tratta infatti di un relè a contatto pulito (dry contact), che non porta corrente al carico e non invia la fase alla lampada. Anche in questo caso, prima di iniziare qualsiasi operazione, stacca la corrente dal contatore.
Il Mini-D viene alimentato separatamente e dispone di morsetti COM, NO e NC, che servono esclusivamente ad aprire o chiudere un contatto. Non esistono quindi morsetti L IN o L OUT per comandare direttamente un punto luce. Per questo motivo, il Sonoff Mini-D è indicato per applicazioni come caldaie, cancelli, citofoni, ingressi logici o circuiti a bassa tensione, ma non per l’alimentazione diretta di lampade o prese.
Dopo aver effettuato correttamente i collegamenti in base al circuito da controllare, sistema i cavi nella scatola, richiudila e riattiva la corrente. Se il contatto viene aperto e chiuso correttamente, il collegamento è riuscito e il dispositivo è pronto per essere configurato.
Come collegare Sonoff Basic
Collegare un Sonoff Basic è un’operazione piuttosto semplice, a patto di avere un minimo di dimestichezza con l’impianto elettrico e di interrompere sempre la corrente dal contatore prima di iniziare. Il Sonoff Basic è un interruttore smart Wi-Fi progettato per essere installato in serie sul cavo di fase, così da controllare l’accensione e lo spegnimento di un dispositivo elettrico.
Per procedere, il collegamento va effettuato in questo modo: la fase proveniente dalla rete elettrica va collegata al morsetto IN (L), mentre dal morsetto OUT (L) devi far partire la fase diretta verso il carico da controllare. Il neutro deve essere collegato sia al Sonoff Basic (per alimentarlo) sia direttamente al dispositivo da comandare, senza essere interrotto dal relè.
Una volta completati i collegamenti, verifica che i cavi siano ben serrati nei morsetti, richiudi la scatola di derivazione o il contenitore in cui hai installato il Sonoff e solo a questo punto ripristina la corrente. Se tutto è stato collegato correttamente, il dispositivo riceverà alimentazione e sarà pronto per la fase di configurazione, che potrai effettuare successivamente tramite l’app dedicata.
Come collegare Sonoff Mini al WiFi
Per collegare il Sonoff Mini al WiFi, prendi il tuo smartphone e assicurati che quest’ultimo sia collegato alla rete Wi-Fi di casa. Tieni presente che il Sonoff Mini supporta solo reti a 2.4 GHz: ti consiglio, quindi, di vedere i GHz del Wi-Fi al quale sei connesso e, se necessario, attivare la rete a 2.4GHz dal pannello di gestione del router.
Fatto ciò, accedi allo store del tuo smartphone e scarica l’app eWeLink — Smart Home, disponibile per dispositivi Android (anche su store alternativi, per i device senza servizi Google) e iPhone.
Al primo avvio dell’app, consenti all’app di rilevare i dispositivi sulle reti locali, poi scorri il tutorial, premi sul pulsante Accetto e seleziona l’opzione Registrazione per creare un nuovo account. Nella schermata successiva, scegli il tuo Paese di residenza, premi su Prossimo, inserisci il tuo indirizzo email nel campo Si prega di inserire la propria email e fai tap su Codice di verifica, così da ricevere un codice di verifica via email.
Una volta recuperato il codice, inseriscilo nel campo Inserisci il codice di verifica, crea una password nei campi Imposta la tua password e Inserisci nuovamente la password e premi su Completato per completare la registrazione ed effettuare l’accesso a eWeLink.
A questo punto, assicurati che il LED posto sul Sonoff Mini (deve essere già alimentato) stia lampeggiando velocemente, a indicare che il dispositivo è in modalità accoppiamento. Se così non fosse, premi il pulsante posto sulla parte superiore del Sonoff Mini fino a quando il LED non diventa fisso.

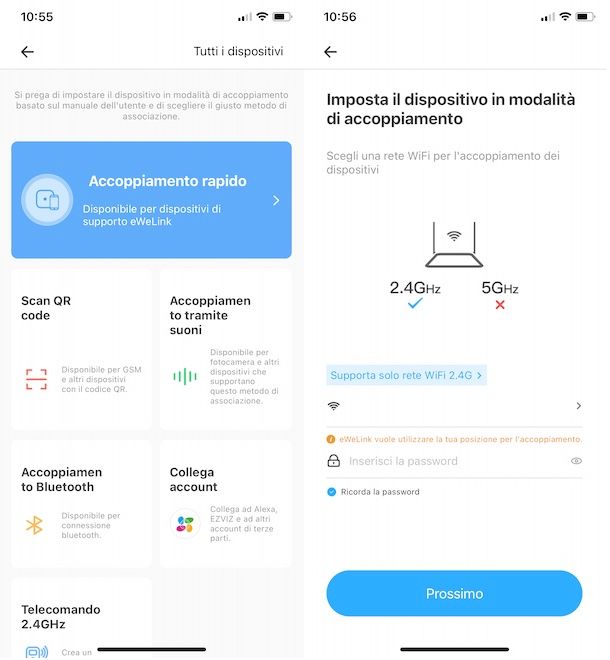

Fatto ciò, fai tap sul pulsante + presente nella schermata principale dell’app eWeLink e premi sulla voce Aggiungi Dispositivo. Adesso, consenti l’accesso alla posizione, poi seleziona la tua rete Wi-Fi, inseriscine la password nel campo Inserisci la password e fai tap sul pulsante Prossimo, per rilevare i dispositivi compatibili con l’app in questione. Se richiesto, scegli se consentire o meno all’app di trovare i dispostivi Bluetooth.
Non appena il tuo Sonoff Mini verrà riconosciuto, inserisci il nome che intendi associare al dispositivo nel campo I miei dispositivi e premi sui pulsanti Aggiunta riuscita! e Fatto, per collegare il dispositivo alla rete Wi-Fi di casa.

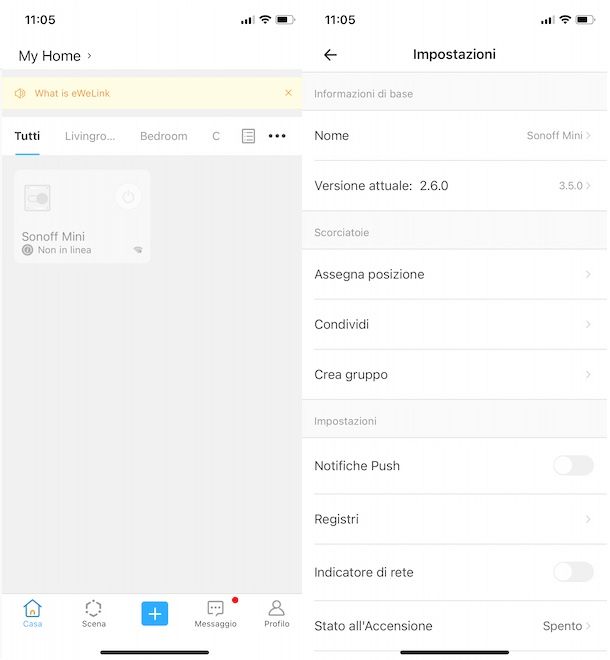

Se tutto è andato per il verso giusto, accedendo nuovamente alla schermata principale di eWeLink e selezionando l’opzione Casa, collocata nel menu in basso, dovresti visualizzare tutti i dispositivi associati all’app in questione, compreso il Sonoff Mini che hai appena collegato.
Se desideri gestirne le impostazioni, fai tap sul nome che hai associato al dispositivo e, nella nuova schermata visualizzata, premi sull’icona dei tre puntini, in alto a destra. Adesso, premi sull’opzione di tuo interesse e applica le modifiche che preferisci: per esempio, facendo tap sulla voce Nome, puoi cambiare il nome del Sonoff Mini, mentre selezionando l’opzione Assegna posizione, puoi aggiungere il dispositivo in una delle stanze che ha creato in precedenza,
A questo punto, sei pronto per comandare il Sonoff Mini a distanza tramite eWeLink. Per farlo, accedi alla sezione Casa e fai tap sul pulsante di accensione/spegnimento relativo al dispositivo in questione, per accenderlo e spegnerlo.
In alternativa, premi sul nome associato al Sonoff Mini e fai tap sul pulsante visualizzato a schermo, per comandare il dispositivo a distanza. Premendo, invece, su una delle opzioni collocate nel menu in basso, puoi programmare l’accessione/spegnimento automatico (Programmazione), impostare un timer di spegnimento quando il dispositivo è acceso (Conto alla rovescia) e creare delle azioni personalizzate in determinati giorni e fasce orarie (Timer ciclico).
Come collegare Sonoff Mini ad Alexa
Se ti stai chiedendo se è possibile collegare Sonoff Mini ad Alexa e comandare il dispositivo in questione anche tramite comandi vocali, sarai contento di sapere che la risposta è affermativa.
Per farlo, prendi il tuo smartphone, avvia l’app Amazon Alexa per Android (disponibile anche su store alternativi, per i device senza servizi Google) o iPhone/iPad e, se ancora non lo hai fatto, accedi con il tuo account Amazon.

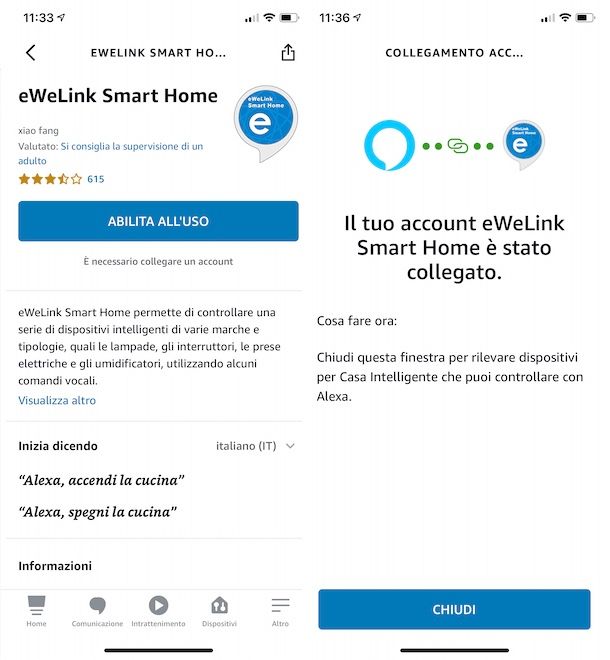

A questo punto, segui il tutorial iniziale e, una volta concluso, premi sulla voce Dispositivi collocata nel menu in basso, fai tap sul pulsante +, in alto a destra, e seleziona l’opzione Aggiungi dispositivo dal menu che ti viene proposto. Nella nuova schermata visualizzata, individua la voce Interruttore e scegli l’opzione eWeLink.
Premi poi, su Sì o su No in merito al logo Matter sulla scatola di Sonoff, dopodiché accendi l’interruttore e premi sul tasto Sì per tre volte di fila. Fatto ciò fai tap sui pulsanti Avanti e Link, per collegare il tuo account eWeLink ad Alexa. In alcuni casi, potrebbe essere necessario inserire i dati del proprio account eWeLink nei campi Phone number/Email e Password.
Se tutto è andato per il verso giusto, dovresti visualizzare il messaggio Il tuo account eWelink Smart Home è stato collegato: premi, quindi, sul pulsante Chiudi e seleziona l’opzione Scopri dispositivi, per rilevare automaticamente il tuo Sonoff Mini (e tutti gli altri eventuali dispositivi collegati a eWelink).
Non appena il dispositivo in questione viene rilevato, fai tap sul pulsante Configura dispositivo e, nella nuova schermata visualizzata, scegli l’opzione Seleziona gruppo, per aggiungere il Sonoff Mini in una delle stanze della casa che hai creato su Alexa.

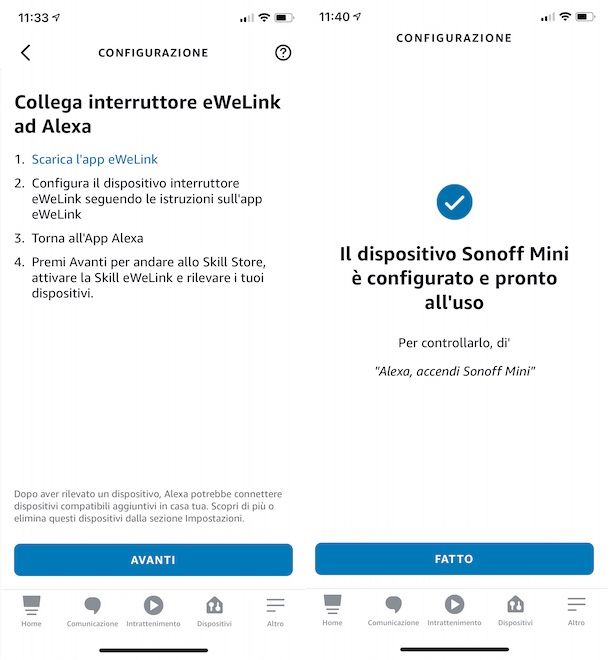

Fatta anche questa, nella schermata Il dispositivo [nome dispositivo] è configurato e pronto all’uso, fai tap sul pulsante Fatto, per completare la configurazione del tuo Sonoff Mini e iniziarlo a comandare sia dall’app Alexa che tramite i comandi vocali. Per saperne di più, ti lascio alla mia guida su come funziona Alexa di Amazon.
Come collegare Sonoff Mini a Google Home
La procedura per collegare Sonoff Mini a Google Home (compreso Google Home Mini), è pressoché identica a quanto ti ho indicato in precedenza per collegare il dispositivo in questione ad Alexa. Infatti, anche in questo caso è sufficiente selezionare l’opzione per aggiungere un nuovo dispositivo e collegare il proprio account eWeLink.
Per procedere, prendi dunque il tuo smartphone o tablet, avvia l’app Google Home per dispositivi Android o iPhone/iPad e, se ancora non lo hai fatto, accedi con il tuo account Google. Adesso, fai tap sul pulsante +, in alto a sinistra, seleziona l’opzione Dispositivo dal menu che si apre e premi sulla voce Collega app o servizi.

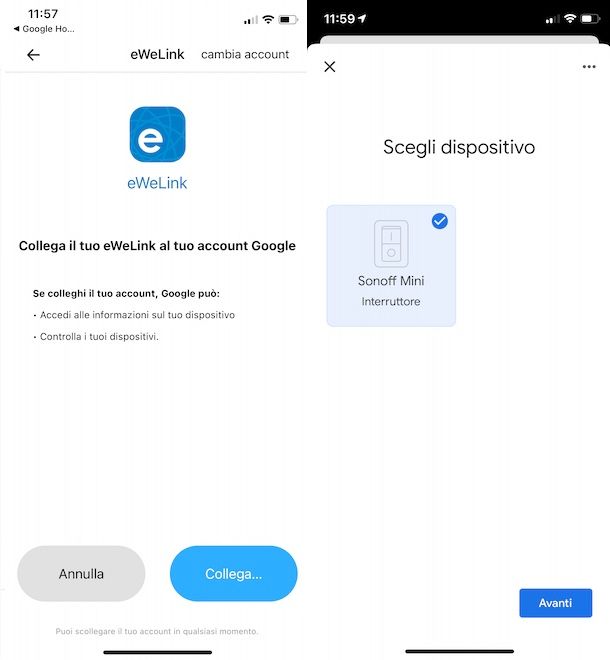

Nella schermata Aggiungi dispositivi, fai tap sull’opzione eWeLink Smart Home (per velocizzare la ricerca, fai tap sull’icona della lente d’ingrandimento, in alto a destra, e scrivi “eWeLink Smart Home” nel campo Cerca) e premi sui pulsanti Continua, Accetta e continua ed esegui l’accesso con le credenziali del tuo account eWeLink.
Così facendo, dovresti visualizzare la schermata Scegli dispositivi con elencati tutti i dispositivi associati al tuo account eWeLink. Apponi, quindi, il segno di spunta accanto al tuo Sonoff Mini (e a tutti gli altri eventuali dispositivi che intendi aggiungere a Google Home) e fai tap sul pulsante Avanti per due volte consecutive.
Scegli, poi, in quale stanza aggiungere il dispositivo in questione, selezionando una delle opzioni disponibili nella schermata Dove si trova il dispositivo?, e premi nuovamente sul pulsante Avanti, per aggiungere il tuo Sonoff Mini a Google Home e comandarlo sia tramite l’app in questione che con i comandi vocali. Per approfondire il funzionamento di Google Home, ti lascio alla mia guida dedicata all’argomento.
In caso di dubbi o problemi
Se hai seguito le indicazioni che ti ho fornito nei paragrafi precedenti, dovresti essere riuscito a collegare il tuo Sonoff Mini a un interruttore o una presa di casa e configurarlo tramite l’app di eWeLink.
Nel caso in cui, però, dovessi avere ancora qualche dubbio riguardante il collegamento del dispositivo in questione o quest’ultimo non dovesse funzionare correttamente, il mio consiglio è ancora quello di rivolgerti a un elettricista esperto, che saprà sicuramente dove mettere le mani.

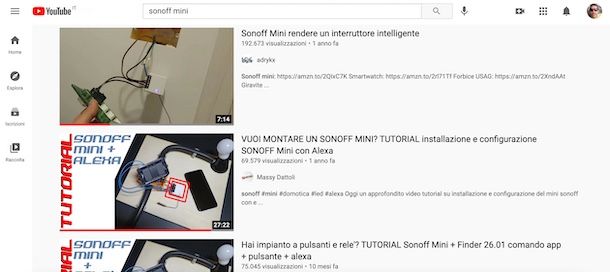

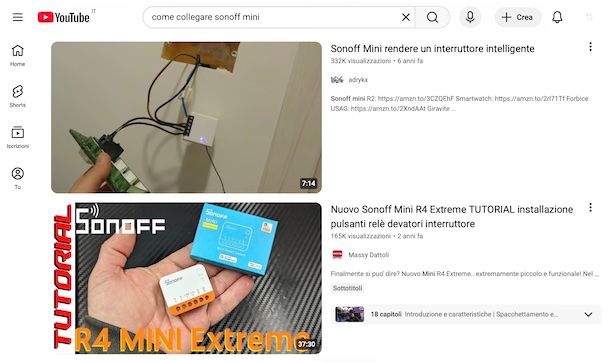

Tuttavia, se ritieni di poter risolvere i problemi in autonomia, devi sapere che sul Web sono disponibili numerose guide e video tutorial dedicati al Sonoff Mini. Per esempio, se la tua intenzione è collegare Sonoff Mini a relè o vorresti sapere come collegare Sonoff Mini senza neutro, non devi far alto che cercare su Google o su YouTube l’argomento di tuo interesse e seguire passo passo le indicazioni fornite.
